POE injektor pasivní - 24x 100 Mb/s, stíněný panel
Pasivní POE injektor - 24x 100Mb/s, stíněný panel
Panel integrující 24 pasivních POE injektorů vhodný pro napájení až šestnácti zařízení.Profesionální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži.
Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.)
- stíněné provedení
- napájecí rozsah 12-57V
- maximální hodnota příkonu na jeden port 1000mA

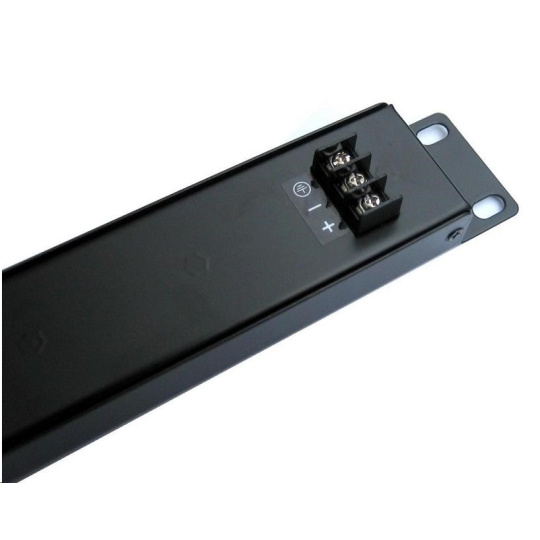

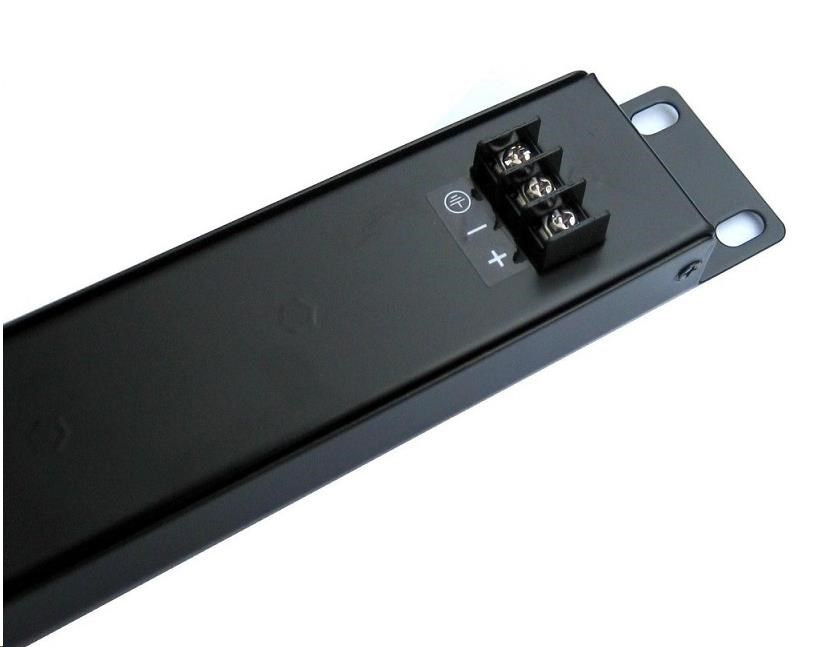

- zemnící člen vyveden ve svorkovnici pro připojení napájecího zdroje
- LED kontrolka pro vizuální monitoring správnosti zapojení polarit
- dva paralelní vstupy pro připojení externího napájecího prvku

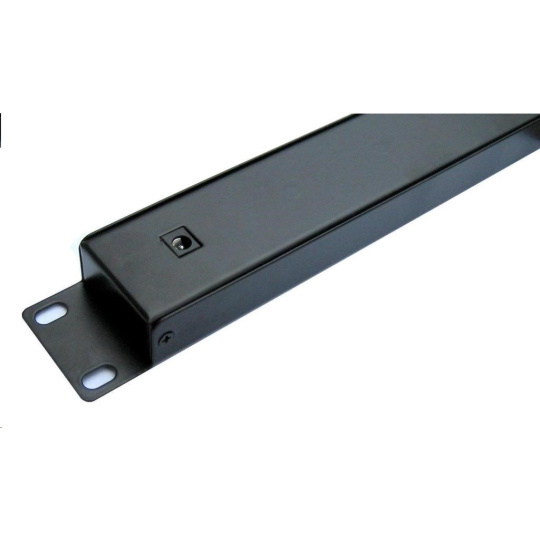

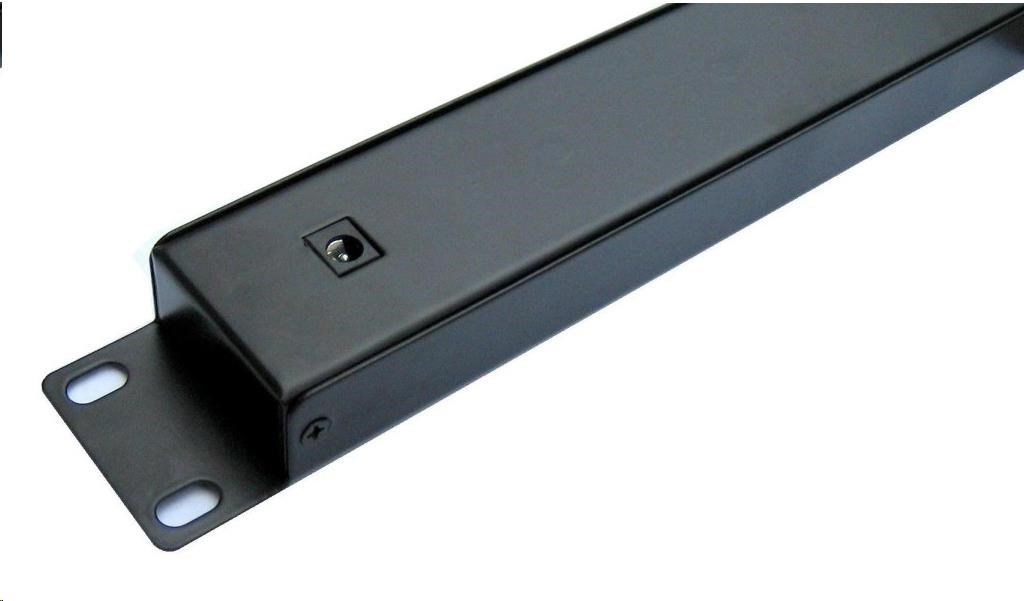

standardní zdířky 2.1mm (zdroj o příkonu max. 8A)
svorkovnicí (zdroj o příkonu až 16A) - vratná pojistka proti zakolísání proudu (OCP ochrana 1000mA+/-10%) na každém portu
- vratná pojistka proti zakolísání proudu (OCP ochrana 1000mA+/-10%) na každém portu

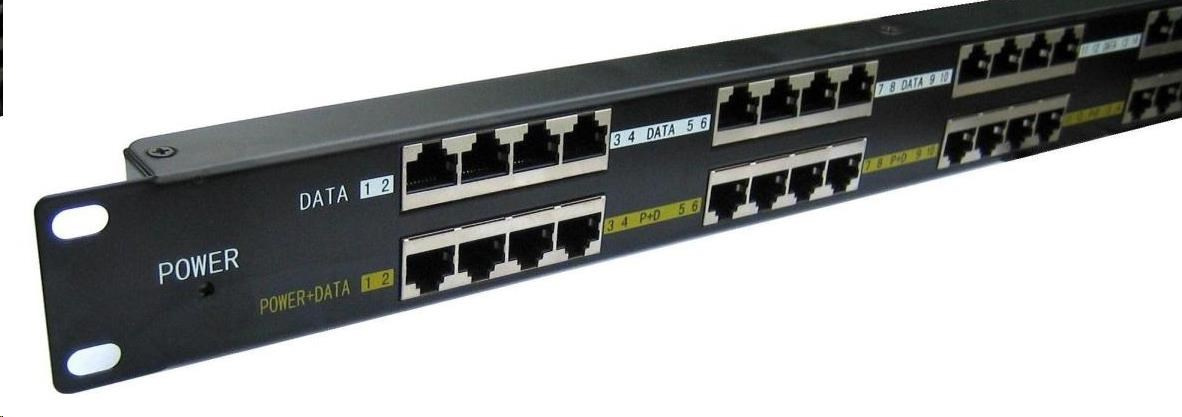

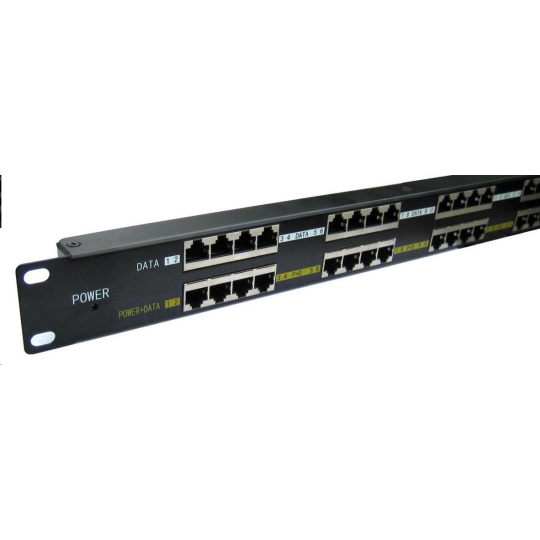

Do horní řady RJ45 konektorů se připojují ethernetové porty bez napájení (např. switch).
Do spodní řady RJ45 konektorů se připojují zařízení využívají napájení po ethernetovém kabelu..
K napájení se využívají dva nepoužité páry ethernetového kabelu.
Napájecí páry:
4,5 (kladný pól)
7,8 (záporný pól)
Rozhraní:
24x RJ45 konektor pro připojení do LAN (Data)
24x RJ45 konektor pro sloučený výstup (Data+Napájení)
LED signalizace:
Power OFF -- bez signalizace
4/5 (V+),7/8 (V-) -- zelená
4/5 (V-),7/8 (V+) -- červená
Volba napájecího zdroje:
Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace. Doporučený příkon zdroje je 15W na pár RJ45 konektorů (24 x 15W = 360W pro napájení všech 24 portů PoE panelu).
| Technické specifikace | |
| Maximální povolené vstupní hodnoty: | jack 57V/8A, svorkovnice 57V/16A |
| Vstup napájení: | 2.1mm jack svorkovnice |
| Data páry: | 1/2 & 3/6 |
| Napájecí páry: | 4/5 (+) & 7/8 (-) |
| OCP ochrana: | vratná pojistka RF60 na každém portu (650mA, +15%/-10%) |
| Normy: | TIA/EIA 568 Cat.5 |
| LAN: | 10/100Mbps |
| Hmotnost: | 67g |
| Rozměry: | 482.6mm x 44.3mm x 25mm |
| Provozní teplota: | 0~40°C |
| Skladovací teplota: | -40~70°C |
| Provozní vlhkost: | 10%~80% RH |
| Skladovací vlhkost: | 5%~90% RH |
| Certifikace: | CE |
